ホールソー

超硬ホールソー メタコアマックス ワンタッチタイプ

回転専用

  • ■ SM/SN鋼板も高精度スピード穿孔。
    オーバーラップ穿孔も可能。
  • ■ 3枚組刃(口径17mm以下は2枚組刃)、特殊超硬チップ等ユニカ独自のテクノロジーを結集。
    刃先損傷が少なく、安定した切削性能を発揮。
  • ■ ワンタッチ式の磁気ボール盤に直接取付可能。

◆有効長:25mm(マックス25)/35mm(マックス35)
     50mm(マックス50)

◆適合電動機:磁気ボール盤/ボール盤

unika news PDF(628KB)

外形図

超硬ホールソー メタコアマックス ワンタッチタイプ

用途

鋼板(HB300以下)・鋳鉄板・ステンレス板・金属パイプ

●ワンタッチ&サイドロック兼用シャンク

ワンタッチ&サイドロック兼用シャンク

■送り速度

ステンレス鋼普通鋼鋳鉄
0.01 mm/rev 0.05 mm/rev 0.08 mm/rev

●適正回転数

周速:普通鋼=40〜60m/min ステンレス鋼=20〜40m/min
鋳鉄=70〜90m/min

適正回転数

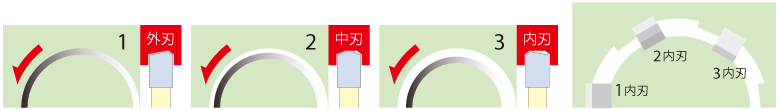

■3枚組刃

外刃、中刃、内刃の3枚組刃で、切削幅に対して切粉を1/3に分断し、内側にも切れ刃を持っているので、抜けカスがスムーズに排出されます。また、切断する役割を分担する事により、チップ角の欠けも激減しました。

3枚組刃(外刃、中刃、内刃)

3枚組刃(外刃、中刃、内刃)

●耐久試験

使用サイズ/MX50-24.0 被削材/JIS SM490 鋼板(t=25.0mm)
電動機/LO-3550A 750W 950rpm(日東工器 磁気ボール盤)
その他/下向き手動送り、水溶性切削油

●適合電動機(ワンタッチ着脱)

小型磁気ボール盤 メーカー 型式 MX25 MX35 MX50
日東工器 LO-3000A 〜Φ13.5 〜Φ30.0
LO-3550A 〜Φ13.5 〜Φ35.0 〜Φ35.0
CLA-2200 ※有効板厚は、機械仕様を参照ください。
日立工機 BM40M2 〜Φ13.5 〜Φ40.0 〜Φ40.0
磁気ボール盤 メーカー 型式 MX25 MX35 MX50
日東工器 QA-4000 〜Φ40.0
QA-6500 〜Φ40.0 〜Φ65.0
A-3000 〜Φ30.0
A-5000 〜Φ40.0 〜Φ50.0

Hタイプ取付方法(ボディねじ式)

  1. パイロットピン取付:メタコアマックスのサイズに適合するセンターピンを、ボディに差し込みます。
  2. 本体取付:メタコアマックスのくぼみ部とスリーブの白線を合わせて差し込みます。「カチッ」と音がしてロックされます。
  3. 本体取外し:スリーブを左に回転させると、メタコアマックスを取り外せます。

●適合電動機(サイドロック ビス止め)

小型磁気ボール盤 メーカー 型式 MX25 MX35 MX50
育良精機 IS-LB30SX 〜Φ13.5 〜Φ30.0
IS-LB40SW 〜Φ13.5 〜Φ40.0 〜Φ40.0
IS-LB50SW 〜Φ40.0 〜Φ50.0
大見工業 MGF30AH 〜Φ13.5 〜Φ30.0
MGF40AH 〜Φ13.5 〜Φ40.0 〜Φ40.0
MGF50AH 〜Φ13.5 〜Φ40.0 〜Φ50.0
磁気ボール盤 メーカー 型式 MX25 MX35 MX50
日東工器 FA-35 〜Φ35.0
FA-50 〜Φ40.0 〜Φ50.0

Hタイプ取付方法(ボディねじ式)

  1. パイロットピン取付:メタコアマックスのサイズに適合するセンターピンを、ボディに差し込みます。
  2. 本体取付:スピンドルアーバのねじ部に、メタコアマックスのフラット面を合わせるようにして差し込みます。
  3. ねじ締め付け及び取付断面:止めねじを六画レンチでしっかりと締めます。
メタコアマックス25(ワンタッチタイプ)
品番 口径(mm) 全長(mm) シャンク径(mm) 適合センターピン 税込価格[本体](1本) JANコード
MX25-11.5 11.5 62 19.04 MXCP25-6 8,208[7,600] 4989270482951
MX25-12.0 12.0 8,208[7,600] 4989270482012
MX25-13.0 13.0 8,208[7,600] 4989270482029
MX25-13.5 13.5 8,208[7,600] 4989270482036

※日東工器製磁気ボール盤以外は、育良精機用センターピンをご使用ください。

メタコアマックス35(ワンタッチタイプ)
品番 口径(mm) 全長(mm) シャンク径(mm) 適合センターピン 税込価格[本体](1本) JANコード
MX35-14.0 14.0 72 19.04 MXCP35-6 8,748[8,100] 4989270482043
MX35-14.5 14.5 8,748[8,100] 4989270482050
MX35-15.0 15.0 8,748[8,100] 4989270482067
MX35-16.0 16.0 8,748[8,100] 4989270482074
MX35-17.0 17.0 8,748[8,100] 4989270482081
MX35-17.5 17.5 72 19.04 MXCP35-8 8,748[8,100] 4989270482098
MX35-18.0 18.0 8,748[8,100] 4989270482104
MX35-19.0 19.0 8,748[8,100] 4989270482111
MX35-20.0 20.0 8,748[8,100] 4989270482128
MX35-21.0 21.0 8,748[8,100] 4989270482135
MX35-21.5 21.5 72 19.04 MXCP35-8 8,964[8,300] 4989270482142
MX35-22.0 22.0 8,964[8,300] 4989270482159
MX35-22.5 22.5 8,964[8,300] 4989270482166
MX35-23.0 23.0 8,964[8,300] 4989270482173
MX35-23.5 23.5 8,964[8,300] 4989270482180
MX35-24.0 24.0 8,964[8,300] 4989270482197
MX35-24.5 24.5 8,964[8,300] 4989270482203
MX35-25.0 25.0 8,964[8,300] 4989270482210
MX35-25.5 25.5 9,180[8,500] 4989270482227
MX35-26.0 26.0 9,180[8,500] 4989270482234
MX35-26.5 26.5 9,180[8,500] 4989270482241
MX35-27.0 27.0 9,180[8,500] 4989270482258
MX35-28.0 28.0 9,180[8,500] 4989270482265
MX35-29.0 29.0 9,180[8,500] 4989270482272
MX35-30.0 30.0 9,180[8,500] 4989270482289
MX35-31.0 31.0 72 19.04 MXCP35-8 10,044[9,300] 4989270482296
MX35-32.0 32.0 10,044[9,300] 4989270482302
MX35-33.0 33.0 10,044[9,300] 4989270482319
MX35-34.0 34.0 10,044[9,300] 4989270482326
MX35-35.0 35.0 10,044[9,300] 4989270482333
MX35-36.0 36.0 10,368[9,600] 4989270482340
MX35-37.0 37.0 10,368[9,600] 4989270482357
MX35-38.0 38.0 10,368[9,600] 4989270482364
MX35-39.0 39.0 10,368[9,600] 4989270482371
MX35-40.0 40.0 10,368[9,600] 4989270482388

※日東工器製磁気ボール盤以外は、育良精機用センターピンをご使用ください。

メタコアマックス50(ワンタッチタイプ)
品番 口径(mm) 全長(mm) シャンク径(mm) 適合センターピン 税込価格[本体](1本) JANコード
MX50-17.5 17.5 90 19.04 MXCP50-8 9,504[8,800] 4989270482395
MX50-18.0 18.0 9,504[8,800] 4989270482401
MX50-19.0 19.0 9,504[8,800] 4989270482418
MX50-20.0 20.0 9,504[8,800] 4989270482425
MX50-21.0 21.0 9,504[8,800] 4989270482432
MX50-21.5 21.5 9,720[9,000] 4989270482449
MX50-22.0 22.0 9,720[9,000] 4989270482456
MX50-22.5 22.5 9,720[9,000] 4989270482463
MX50-23.0 23.0 9,720[9,000] 4989270482470
MX50-23.5 23.5 9,720[9,000] 4989270482487
MX50-24.0 24.0 9,720[9,000] 4989270482494
MX50-24.5 24.5 9,720[9,000] 4989270482500
MX50-25.0 25.0 9,720[9,000] 4989270482517
MX50-25.5 25.5 90 19.04 MXCP50-8 9,936[9,200] 4989270482524
MX50-26.0 26.0 9,936[9,200] 4989270482531
MX50-26.5 26.5 9,936[9,200] 4989270482548
MX50-27.0 27.0 9,936[9,200] 4989270482555
MX50-28.0 28.0 9,936[9,200] 4989270482562
MX50-28.5 28.5 9,936[9,200] 4989270482579
MX50-29.0 29.0 9,936[9,200] 4989270482586
MX50-30.0 30.0 9,936[9,200] 4989270482593
MX50-31.0 31.0 10,476[9,700] 4989270482609
MX50-32.0 32.0 10,476[9,700] 4989270482616
MX50-33.0 33.0 10,476[9,700] 4989270482623
MX50-34.0 34.0 10,476[9,700] 4989270482630
MX50-35.0 35.0 10,476[9,700] 4989270482647
MX50-36.0 36.0 90 19.04 MXCP50-8 11,880[11,000] 4989270482654
MX50-37.0 37.0 11,880[11,000] 4989270482661
MX50-38.0 38.0 11,880[11,000] 4989270482678
MX50-39.0 39.0 11,880[11,000] 4989270482685
MX50-40.0 40.0 11,880[11,000] 4989270482692
MX50-41.0 41.0 12,744[11,800] 4989270482708
MX50-42.0 42.0 12,744[11,800] 4989270482715
MX50-43.0 43.0 12,744[11,800] 4989270482722
MX50-44.0 44.0 12,744[11,800] 4989270482739
MX50-45.0 45.0 12,744[11,800] 4989270482746
MX50-46.0 46.0 90 19.04 MXCP50-8 14,580[13,500] 4989270482753
MX50-47.0 47.0 14,580[13,500] 4989270482760
MX50-48.0 48.0 14,580[13,500] 4989270482777
MX50-49.0 49.0 14,580[13,500] 4989270482784
MX50-50.0 50.0 14,580[13,500] 4989270482791
MX50-51.0 51.0 17,820[16,500] 4989270482807
MX50-52.0 52.0 17,820[16,500] 4989270482814
MX50-53.0 53.0 17,820[16,500] 4989270482821
MX50-54.0 54.0 17,820[16,500] 4989270482838
MX50-55.0 55.0 17,820[16,500] 4989270482845
MX50-56.0 56.0 90 19.04 MXCP50-8 19,980[18,500] 4989270482852
MX50-57.0 57.0 19,980[18,500] 4989270482869
MX50-58.0 58.0 19,980[18,500] 4989270482876
MX50-59.0 59.0 19,980[18,500] 4989270482883
MX50-60.0 60.0 19,980[18,500] 4989270482890
MX50-61.0 61.0 21,600[20,000] 4989270482906
MX50-62.0 62.0 21,600[20,000] 4989270482913
MX50-63.0 63.0 21,600[20,000] 4989270482920
MX50-64.0 64.0 21,600[20,000] 4989270482937
MX50-65.0 65.0 21,600[20,000] 4989270482944

※日東工器製磁気ボール盤以外は、育良精機用センターピンをご使用ください。

シャンクアッセンブリー(サイドロック ビス止め)

  • ※ 各種ボール盤( 直立・ラジアル)、旋盤、フライス盤には左記のシャンクをご使用ください。
  •
  • ※ ワンタッチタイプのシャンクのサイドロック面を用いて固定してください。
シャンクアッセンブリー(サイドロック ビス止め)
品番 シャンク径 適用サイズ(mm) 税込価格[本体](1本) JANコード
MCN-MT2 モールステーパー(MT-2) 11.5〜50 15,660[14,500] 4989270483057
MCN-MT3 モールステーパー(MT-3) 17.5〜65 15,660[14,500] 4989270483064

センターピン

  • ※口径17.0mm以下のメタコアMAXには、弊社センターピンをご使用ください。
  •
  • ※育良精機製磁気ボール盤には育良精機用センターピンをご使用ください。
センターピン
品番 全長 適用サイズ(mm) 税込価格[本体](1本) JANコード
MXCP25-6 6.35 81 MX25 11.5〜13.5 2,160[2,000] 4989270483019
MXCP35-6 6.35 91 MX35 14.0〜17.0 2,160[2,000] 4989270483026
MXCP35-8 8.0 91 MX35 17.5 以上 2,160[2,000] 4989270483033
MXCP50-8 8.0 112 MX50 17.5 以上 2,160[2,000] 4989270483040
育良精機 MXCP25-6S 6.35 81 MX25 11.5〜13.5 2,160[2,000] 4989270483071
MXCP35-6S 6.35 86 MX35 14.0〜17.0 2,160[2,000] 4989270483088
MXCP35-8S 8.0 86 MX35 17.5以上 2,160[2,000] 4989270483163
MXCP50-8S 8.0 108 MX50 17.5以上 2,160[2,000] 4989270483170
