コンクリートドリル

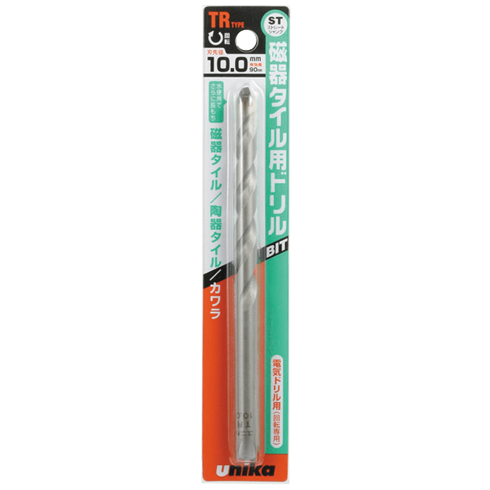

磁器タイル用ドリルビット TRタイプ

回転専用

  • ■10〜15個程度の磁器タイルの穴あけに最適。
  • ■穿孔能力を持続させる特殊超硬チップを採用。鋭い切れ味で難削材も確実に穿孔。
  • ■穿孔時に刃先を水で冷やして使用することにより、さらに優れた切削性と耐久性を発揮。

TRタイプ

◆適合電動機:電気ドリル/振動ドリル(回転モード)

外形図

磁器タイル用ドリルビット TRタイプ

用途

磁器タイル・カワラ・陶器タイル・スレート・ALC・石膏ボード・ブロック・レンガ・モルタル・プラスチック

■左右非対称の刃先形状

刃先の超硬チップを左右非対称に研摩する事で切削抵抗を軽減し、低トルクでの被削材穿孔を可能にしています。

左右非対称の刃先形状

■使用電動ドリル適性回転数

使用電動ドリル適正回転数

■チャックサイズ

全サイズ10mmチャックに装着可能です。

■水無・水使用時の穴開数比較

水無・水使用時の穴開数比較

※タイルの種類によって穴あけ数は変化します。

  • <刃先径> 3.0〜6.5mm (32×10×145)

    <刃先径>
    3.0〜6.5mm
    (32×10×145)

  • <刃先径> 7.0〜8.5mm (32×12×176)

    <刃先径>
    7.0〜8.5mm
    (32×12×176)

  • <刃先径> 9.0〜11.0mm (37×14×197)

    <刃先径>
    9.0〜11.0mm
    (37×14×197)

※ ( )内の数字はパッケージサイズです。W×D×H(mm)。 サイズ寸法はパッケージによって±2mm程度の誤差があります。

使用上の注意

  • ●電気ドリルは回転のみで使用して下さい。振動はかけないで下さい(TRタイプ)。
  • ●ドリルビットの着脱は、始動スイッチの切れていることを確認し、さらにコンセントを抜いてから行って下さい。
  • ●電気ドリルのチャック部の底部まで完全に差し込み、ドリルビットが振れたり、抜け落ちたりしないようにしっかりと締め付けて下さい。
  • ●保護メガネを使用して下さい。
  • ●対象物に対して直角に穴あけして下さい。
  • ●穿孔中は刃先部に水をかけながら、冷却して使用下さい。
  • ●使用する電気ドリルの取扱説明書をよく読み、その指示も守って使用して下さい。
TRタイプブリスターパック
品番 刃先径(mm) 全長(mm) 有効長(mm) 箱入数(本) 税込価格[本体](1本) JANコード
TR3.0X85 3.0 85 50 10 864[800] 4989270060005
TR3.2X85 3.2 864[800] 4989270060012
TR3.4X85 3.4 864[800] 4989270060029
TR3.5X85 3.5 864[800] 4989270060036
TR3.8X85 3.8 864[800] 4989270060043
TR4.0X85 4.0 864[800] 4989270060050
TR4.3X85 4.3 864[800] 4989270060067
TR4.5X85 4.5 864[800] 4989270060074
TR4.8X85 4.8 864[800] 4989270060081
TR5.0X85 5.0 918[850] 4989270060098
TR5.3X100 5.3 100 65 10 918[850] 4989270060302
TR5.5X100 5.5 918[850] 4989270060104
TR6.0X100 6.0 972[900] 4989270060111
TR6.4X100 6.4 972[900] 4989270060128
TR6.5X100 6.5 972[900] 4989270060135
TR7.0X125 7.0 125 75 10 1,188[1,100] 4989270060142
TR7.2X125 7.2 1,188[1,100] 4989270060159
TR7.5X125 7.5 1,188[1,100] 4989270060166
TR8.0X125 8.0 1,296[1,200] 4989270060173
TR8.5X125 8.5 1,296[1,200] 4989270060180
TR9.0X150 9.0 150 90 10 1,512[1,400] 4989270060197
TR9.5X150 9.5 1,512[1,400] 4989270060203
TR10.0X150 10.0 1,512[1,400] 4989270060210
TR10.5X150 10.5 1,620[1,500] 4989270060227
TR11.0X150 11.0 1,620[1,500] 4989270060234

※規格外サイズについても特注で製作致します。条件などお問い合わせください。
