レジンA GE-410C(カートリッジ型)

接着系アンカー(注入方式)

  • ■早い硬化時間の寒冷地用樹脂を使用。
  • ■様々なボルト、異形鉄筋のサイズ形状に対応可能。
  • ■コンクリート、レンガ、石材、中空母材等に幅広く対応。
  • ■ミキシングノズルで主剤と硬化剤を一定に混合するので、安定した固着力を発揮。
  • ■耐アルカリ性の高いエポキシアクリレート樹脂採用。
  • ※ご使用には専用インジェクションガンが必要です。

GE-410Cシリーズ

レジンA GE-410C(カートリッジ型)

unika news PDF(1.1MB)

対象母材

コンクリート・石材・中空母材・ALC

施工方法

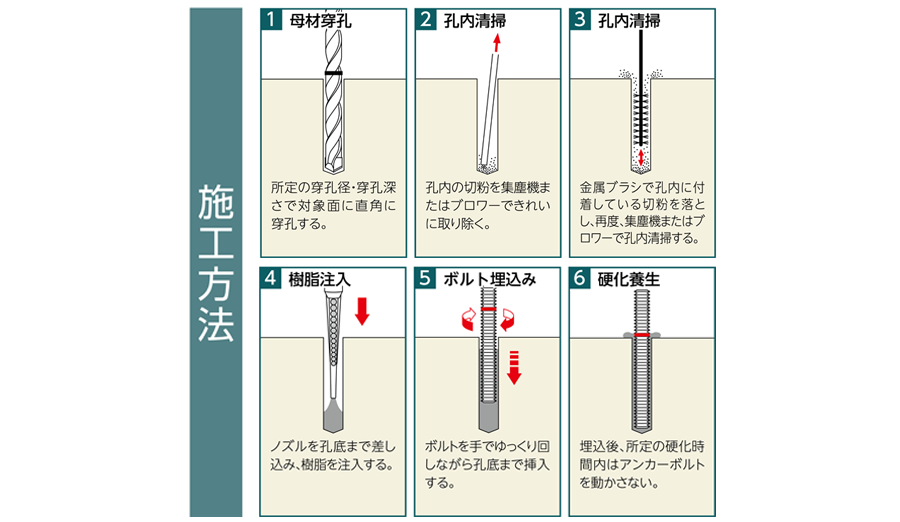

  1. 所定の下穴径・下穴深さで対象面に直角に穿孔する。
  2. 孔内の切粉を集塵機またはブロワーできれいに取り除く。
  3. ブラシで孔内に付着している切粉を落とし、再度、集塵機またはブロワーで孔内清掃する。
  4. ノズルを孔底まで差し込み、樹脂を注入する。
  5. ボルトを手でゆっくり回しながら孔底まで挿入する。
  6. 埋込後、所定の硬化時間内はアンカーボルトを動かさない。

■用途

鉄骨等の基礎工事、道路工事、トンネル工事、振動する機械等の据付工事。

■施工仕様

 呼び径(mm) M8 M10 M12 M16 M20 M22 M24
 下穴径(mm) 10.0 12.0 14.0 18.0 24.0 25.0 28.0
 埋込み深さ(mm) 80 90 110 125 170 190 210
 必要樹脂量(ml) 4 6 9 15 42 43 66
 推奨締付トルク(Nm) 11 22 38 95 170 210 260
 施工本数(本) 92 62 40 25 8 8 5

※施工本数はロス率20%を考慮した目安の本数です。

■プラスチックスリーブ施工仕様

 呼び径(mm) M8 M10 M12
 下穴径(mm) 15.0 15.0 20.0
 適合スリーブ(品番) RA-P1585 RA-P1585 RA-P2085
 必要樹脂量(ml) 30 30 40

■構造図

構造図

■施工例

  • 全ねじボルト

  • プラスチックスリーブ

■使用ボルト形状

使用ボルト形状

丸棒には使用できません。全ねじボルトや異形棒鋼のように、
表面に凸凹があるものを使用して下さい。

■硬化時間のめやす

温度(℃) -18 -10 -5 0 15
可使時間(分) 90 40 25 15 5
硬化時間(分) 540 150 75 45 15

※硬化時間内はアンカー筋を動かさないでください。
※硬化時間は最大強度の80%程度の強度を発揮する時間です。

施工前に必ずお読み下さい

使用上の注意

  • ●直射日光を避け、風通しのよい、温度のあまり上がらない場所に保管して下さい。
    (40℃以上には絶対しないで下さい。保管場所は5〜25℃を厳守して下さい。)
  • ●火気や高温物に近づけないで下さい。
  • ●カートリッジは標準的な保存条件での使用可能期間は使用期限までです。
  • 使用する際は、保護具(メガネ、マスク等)を着用して下さい。
  • ●レジが皮膚に付着するとまれに炎症を起こす事があります。すみやかにふきとり、温石鹸水で洗い流す等の処置をして下さい。
    また、万一レジンが目に入った場合は直ちに大量の水で洗い流し、医師の処置を受けて下さい。

施工上の注意事項

  • ●穿孔径、穿孔深さは必ず仕様通りにして下さい。
  • ●孔内清掃は必ず金属ブラシとブロワーを併用して十分に行って下さい。
  • ●ミキシングノズルは使用直前に装着して下さい。
  • 最初の使用やノズル交換時は、最初の10cc程度を必ず捨てて下さい。(混合不良による強度低下の原因になります。)
  • 丸棒などの凹凸のない棒鋼には使用できません。
  • ●吐出樹脂量はカートリッジラベルの目盛を目安にして下さい。
  • ●所定の硬化時間内は棒鋼を動かしたり、荷重をかけたりしないで下さい。
GE-Cタイプ(樹脂カートリッジ)
品 番 容量(ml) 内 容(本) 税込価格[本体](1本) JANコード
GE-410C 410 GE-410Cカートリッジ×1 ミキシングノズル×2 7,020[6,500] ---

GEタイプ 専用パーツ
品 名 品 番 適合カートリッジ 税込価格[本体](1セット) JANコード 外 観
ミキシングノズル(3本) RA-MX3 GE 486[450] 4989270930179
インジェクションガン410 RA-GUN410 GE-410 15,012[13,900] ---
エアーガン410 RA-AGUN410 GE-410 213,840[198,000] ---

※使用エアー圧:0.6〜1MPa

■関連商品

プッシュポンプ
品 番 仕 様 税込価格[本体](1本) JANコード 外 観
RA-PUP (ノズル径)
10mm
(ホース長)
270mm
5,292[4,900] 4989270930162
メタルブラシ
品 番 仕 様 税込価格[本体](1本) JANコード 外 観
RA-MB10 Φ10×300 2,052[1,900] 4989270930292
RA-MB13 Φ13×300 2,106[1,950] 4989270930193
RA-MB18 Φ18×300 2,214[2,050] 4989270930209
RA-MB28 Φ28×300 2,398[2,220] 4989270930216
延長ノズル(3本入)
品 番 仕 様 税込価格[本体](1セット) JANコード 外 観
RA-EXP3 Φ8×1m 1,134[1,050]
プラスチックスリーブ(10本入)
品 番 仕 様 税込価格[本体](1セット) JANコード 外 観
RA-P1585 15×85(M8/10) 616[570] 4989270930254
RA-P2085 20×85(M12) 799[740] 4989270930261
