アンカー

レジンA PE-400G(カートリッジ型)

接着系アンカー(注入方式)

  • ■NEXCOの指定するエポキシ樹脂物性規格に適合。
  • ■耐薬品性に優れ、水中施工も可能。
  • ■ミキシングノズルで主剤と硬化剤を一定に混合するので、安定した固着力を発揮。
  • ■樹脂収縮がない高性能エポキシ樹脂採用。臭いや毒性も低い。
  • ※ご使用には専用インジェクションガンが必要です。

PE-400Gシリーズ

レジンA PE-400G(カートリッジ型)

unika news PDF(1.1MB)

対象母材

コンクリート・岩盤

施工方法

  1. 所定の下穴径・下穴深さで対象面に直角に穿孔する。
  2. 孔内の切粉を集塵機またはブロワーできれいに取り除く。
  3. ブラシで孔内に付着している切粉を落とし、再度、集塵機またはブロワーで孔内清掃する。
  4. ノズルを孔底まで差し込み、樹脂を注入する。
  5. ボルトを手でゆっくり回しながら孔底まで挿入する。
  6. 埋込後、所定の硬化時間内はアンカーボルトを動かさない。

■用途

鉄骨等の基礎工事、道路工事、トンネル工事、振動する機械等の据付工事。

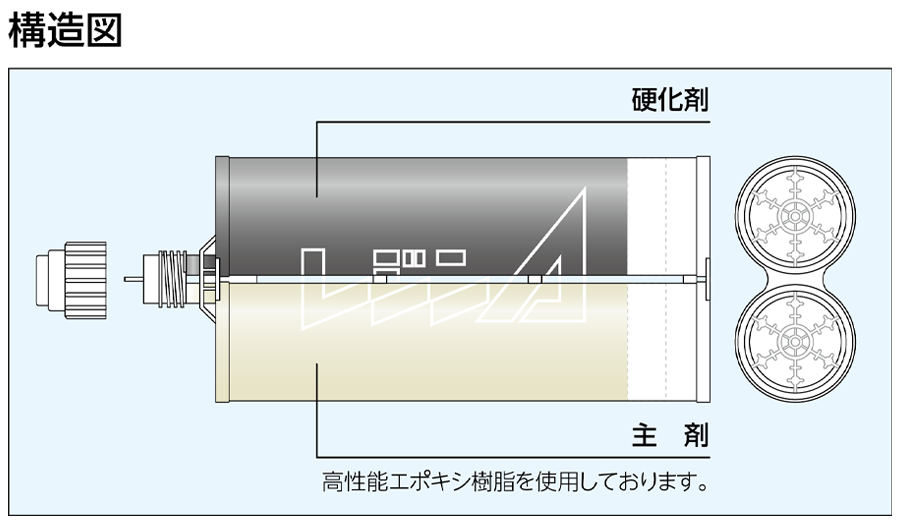

■構造図

構造図

■施工仕様

呼び径(mm) M8 M10 M12 M16 M20 M22 M24
下穴径(mm) 10.0 12.0 14.0 18.0 24.0 25.0 28.0
埋込み深さ(mm) 80 90 110 130 170 190 210
必要樹脂量(ml) 4 6 9 15 42 43 66
推奨締付トルク(Nm) 11 22 38 95 170 210 260
施工本数(本) 89 60 39 23 8 8 5

※施工本数はロス率20%を考慮した目安の本数です。

■使用ボルト形状

使用ボルト形状

丸棒には使用できません。全ねじボルトや異形棒鋼のように、表面に凸凹があるものを使用して下さい。

■硬化時間のめやす

温度(℃) 5 15 25 35
可使時間(分) 120 60 20 12
硬化時間(分) 960 600 300 180

※硬化時間内はアンカー筋を動かさないでください。
※硬化時間は最大強度の80%程度の強度を発揮する時間です。

使用上の注意

  • ●直射日光を避け、風通しのよい、温度のあまり上がらない場所に保管して下さい。
    (40℃以上には絶対しないで下さい。保管場所は5〜25℃を厳守して下さい。)
  • ●火気や高温物に近づけないで下さい。
  • ●カートリッジは標準的な保存条件での使用可能期間は使用期限までです。
  • 使用する際は、保護具(メガネ、マスク等)を着用して下さい。
  • ●レジが皮膚に付着するとまれに炎症を起こす事があります。すみやかにふきとり、温石鹸水で洗い流す等の処置をして下さい。
    また、万一レジンが目に入った場合は直ちに大量の水で洗い流し、医師の処置を受けて下さい。

施工上の注意事項

  • ●穿孔径、穿孔深さは必ず仕様通りにして下さい。
  • ●孔内清掃は必ず金属ブラシとブロワーを併用して十分に行って下さい。
  • ●ミキシングノズルは使用直前に装着して下さい。
  • 最初の使用やノズル交換時は、最初の10cc程度を必ず捨てて下さい。(混合不良による強度低下の原因になります。)
  • 丸棒などの凹凸のない棒鋼には使用できません。
  • ●吐出樹脂量はカートリッジラベルの目盛を目安にして下さい。
  • ●所定の硬化時間内は棒鋼を動かしたり、荷重をかけたりしないで下さい。
PEタイプ(樹脂カートリッジ)
品 番 容量(ml) 内 容(本) 税込価格[本体](1本) JANコード
PE-400G 400 PE-400Gカートリッジ×1 ミキシングノズル×1 6,372[5,900] 4989270930568

PEタイプ 専用パーツ
品 名 品 番 適合カートリッジ 税込価格[本体](1セット) JANコード 外 観
ミキシングノズル(2本) RA-MX2PEG PE-G 324[300] 4989270930582
インジェクションガン400 RA-GUN400 PE-400G 27,216[25,200] 4989270930155
エアーガン400 RA-AGUN400 PE-400G 213,840[198,000] 4989270930322

※使用エアー圧:0.6〜1MPa

施工仕様
使用ボルト異形鉄筋 下穴径(mm) 埋込み深さ(mm) 推奨締付けトルク(Nm) 必要樹脂量(ml) 最大引抜強度(KN) 施工本数(本)
M8 10.0 80 11 4 35.2 89
M10 12.0 90 22 6 54.7 60
D10 13.0 - 7 36.5 54
M12 14.0 110 38 9 82.9 39
D13 15.0 - 7 65.8 54
M16 18.0 130 95 15 112.4 23
D16 20.0 - 17 98.2 19
M20 24.0 170 170 42 213.0 8
D19 25.0 - 42 157.5 8
M22 25.0 190 210 43 222.7 8
D22 28.0 - 52 183.3 6
M24 28.0 210 260 66 264.4 5
D25 32.0 - 75 228.1 4
M30 35.0 280 480 135 - 2
D29 38.0 - 165 - 2
  • ※最大引抜強度は社内試験データです。FC=21N/mm2

■関連商品

プッシュポンプ
品 番 仕 様 税込価格[本体](1本) JANコード 外 観
RA-PUP (ノズル径)
10mm
(ホース長)
270mm
5,292[4,900] 4989270930162
メタルブラシ
品 番 仕 様 税込価格[本体](1本) JANコード 外 観
RA-MB10 Φ10×300 2,052[1,900] 4989270930292
RA-MB13 Φ13×300 2,106[1,950] 4989270930193
RA-MB18 Φ18×300 2,214[2,050] 4989270930209
RA-MB28 Φ28×300 2,398[2,220] 4989270930216
延長ノズル(3本入)
品 番 仕 様 税込価格[本体](1セット) JANコード 外 観
RA-EXP3 Φ8×1m 1,134[1,050] 4989270930445
